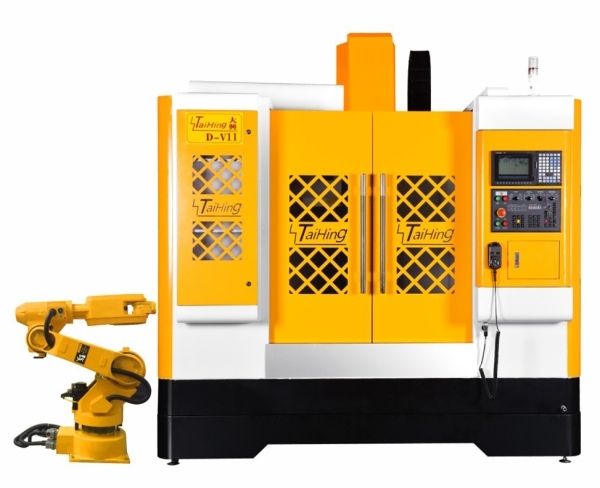

產品名稱：線軌機D-V1165（三菱系統）—CNC1165三軸線軌機(高速高精密零件立式加工中心機）

我們非常樂意為貴公司提供優質的產品以及全面的技術服務，敝司將保證產品質量，提供完善的售前、售后服務！ 如您有任何疑問，請隨時我聯系。

聯絡人： 溫先生 全國服務熱線：13929480028（帶微信功能，可加微信）

QQ: 897154365 E-mail: jyfactory@163.com www.orgic.cn

付款方式：_________________________________________________

交貨時間：_________________________________________________

機械特點Characteristics：

※※※ 底座采用A字形筋結構布置提高吸震效果，整體鑄件采用人字形設計，達到高鋼性。

※※※ 結構采用米漢納鑄鐵高張力材料，并經回火處理消除內應力，確保最佳剛性、持久性、最佳精度。

※※※ 高剛性結構源自于多年經驗數據累積與合理化結構的設計，提高鑄件抗壓的能力。

※※※ 高速換刀結構設計，配合預先感應控制，結合高效能打刀系統，進行換刀工作，實際測試結果：刀對刀交換時間是1.8秒（60HZ),實現高速換刀功能。

高剛性主體結構 Hing rigidity majoy structure

※※※ V系列機臺，除了具有良好主軸功能外, 更為機臺高速化，高效能上注入優異的ATC換刀速度與快速度位移速度。

※※※ 專為汽車零件加工，電子消費產品零件加工；生產效益高是生產企業最佳的選擇。

※※※ V6、V8、V10、V11、V12、V13、V15三軸線軌滾柱線軌，高速、高效率提高機臺加工效率。

加工應用范圍： 3C產品、五金、精密零件、汽配、航空、醫療器材。

產品名稱：線軌機D-V11（三菱系統）—CNC1160三軸線軌機(高速高精密零件立式加工中心機）

一、主要規格及技術參數

*本公司保留規格設計變更之權利，恕不另行通知。

二、主要外購配件品牌

*本公司保留規格設計變更之權利，恕不另行通知。

三．功能及特點說明

立式加工中心主要用于加工板類、盤類件、殼體件、模具等精度高、工序多、形狀復雜的零件，可在一次裝夾中連續完成銑、鉆、擴、鉸、鏜、攻絲及二維三維曲面，斜面的精確加工，加工實現程序化，縮短了生產周期，從而使用戶獲得良好的經濟效益。

D-V1165立式加工中心是我公司開發的具有自主知識產權的產品之一。該機床采用機電一體化結構，應用三維設計軟件（Pro/E）和有限元分析軟件（Ansys）進行最優化設計，使機床結構設計更加合理，機床剛性、精度保持性、可靠性趨近完美。通過引進先進的設計理念，科學的設計手段，解決了傳統設計無法回避的不足。

1、機床總體布局

D-V1165型立式加工中心采用立式框架布局，立柱固定在床身上，主軸箱沿立柱上下移動(Z向)、滑座沿床身縱向移動(Y向)、工作臺沿滑座橫向移動(X向)的結構。

床身、工作臺、滑座、立柱、主軸箱等大件均采用高強度鑄鐵材料，造型為樹脂砂工藝，兩次時效處理消除應力。這些大件均采用Pro/E和Ansys優化設計，提高大件和整機的剛度和穩定性，有效抑制了切削力導致機床的變形和振動。

2、拖動系統

三軸導軌采用進口滾動直線導軌，動靜摩擦力小，靈敏度高，高速振動小，低速無爬行，定位精度高，伺服驅動性能優，提高機床的精度和精度穩定性。

三軸伺服電機經彈性聯軸節與高精度滾珠絲杠直聯，減少中間環節，實現無間隙傳動，進給靈活、定位準確，傳動精度高。

Z軸伺服電機帶有自動抱閘功能，在斷電的情況下，能夠自動抱閘將電機軸抱緊，使之不能轉動，起到安全保護的作用。

3、主軸組

主軸組采用臺灣惟隆主軸，具有高精度，高剛性。軸承采用P4級主軸專用軸承，整套主軸在恒溫條件下組裝完成后，均通過動平衡校正及跑合測試，提高了整套主軸的使用壽命及可靠性高。

主軸在其轉速范圍內可實現無級調速，主軸采用電機內置編碼器控制，可實現主軸定向和剛性攻絲功能。

4、刀庫

        采用圓盤式機械手刀庫，安裝在立柱側面，換刀時刀盤由滾子凸輪機構驅動及定位，主軸到達換刀位置后，由機械手換刀裝置（ATC）完成還刀和送刀，ATC為滾齒凸輪機構，經過預壓后能夠高速無噪音運轉，使換刀過程快速準確。

5、切削冷卻系統

配備大流量冷卻泵及大容量水箱，充分保證循環冷卻，冷卻泵功率：1HP，壓力：3.5bar。

主軸箱端面配有冷卻噴嘴，既可以水冷也可以風冷，并且隨意切換，冷卻過程可以通過M代碼或控制面板進行控制。

外置清潔氣槍?zhuān)脕?lái)清潔機床。

6、氣動系統

氣動三聯件能夠過濾氣源中的雜質和水分，防止不純凈的氣體對機床部件損傷和腐蝕。電磁閥組通過PLC程序控制，保證主軸松刀、主軸中心吹氣、主軸夾刀、主軸風冷等動作能夠快速準確的完成。

7、機床防護

機床采用符合安全標準的防護設計，既防止冷卻液飛濺、又保證操作安全、外觀宜人。機床各導軌均有防護罩，防止切屑、冷卻液進入機床內部、使導軌和滾珠絲杠免受磨損和腐蝕。

8、潤滑系統

導軌、滾珠絲杠副采用中央集中自動稀油潤滑，各個節點配有定量式分油器，定時定量向各潤滑部位注油，保證各滑動面均勻潤滑，有效的減少了摩擦阻力，提高了運動精度，保證了滾珠絲杠副和導軌的使用壽命。

四、機床工作條件

(1)電源：380V±10%  50HZ±1%  三相交流電

(2)使用溫度：5℃ - 40℃

(3)最佳環境溫度：15℃ - 25℃

(4)相對濕度：40 - 75%

(5)氣源壓力：0.5 - 0.7Mpa

(6)氣源流量：350L/min

五、潤滑用油需求表

表（一）

表（二）

六．安裝、調試、驗收及培訓、售后服務

1.安裝、調試

1). 請預制水泥地基，地基圖另行通知。

2). 請預先安裝好三相380V，50Hz電源并建議附穩壓電源。

3). 設備到廠后會同我司代表開箱檢驗，如果發現損壞或減少，請立即通知我司。

4). 設備開箱驗收后，請買方先進行機械定位、地基孔灌水泥、水平粗調整等工作，后續安裝精調，請買方最少提前7天通知我公司派人前往。

5). 請買方協助我公司安裝調試人員安排住宿、膳食及交通等事項。

6). 請買方指定機臺的操作人員和維護人員，并指派專門人員協助我公司進行機床的安裝調試。

2.機床驗收

1).預驗收：預驗收在賣方場地進行，檢驗該機床檢驗表中項目，并切削加工賣方標準綜合試件1件，各項達到要求，即視為機床預驗收合格，可以發貨。刀具與零件由賣方提供。

2). 終驗收： 終驗收在買方場地進行，由賣方人員指導，機床安裝調試合格后，機床進入質量保證期。

3．培訓

賣方負責為買方進行技術培訓，培訓時間為5個工作日，培訓人員2～5人，培訓地點在賣方，培訓內容包括機床結構、性能及功能、數控系統、編程及操作，機床維護保養等知識。培訓人員食宿自理。

4.售后服務及承諾

(1) 機床最終驗收合格之日起，賣方對產品實行三包服務，質保期為12個月，在質保期內對產品實行免費維修

特別指出：機床運抵買方后滿12個月，若因買方原因未進行安裝調試，則保修期滿，賣方不再提供免費安裝調試及維修。

(2) 在保修期內，經查證若為用戶原因：裝卸運輸過程、存放時間過長造成機械外觀或內部損壞；操作使用不當、自行拆卸改裝所造成之人為損壞，不在以上免費保修之內，用戶必須支付所有維修、整修費用。

說明：設備由于自然災害造成的損壞不在我公司的保修范圍內。比如：雷擊、水災、火災、地震等情況，以及移機、二次培訓等等。

(3) 機床出現故障，得到用戶信息后，能準確判斷故障原因及處理措施的，立即給予答復，如不能立即答復的，在8小時內派人到現場給予處理，具體時間視零件準備時間長短。

(4) 超過保修期后，我公司繼續為用戶提供維修服務，并依據我公司收費標準收取零件成本及服務費用。

(5) 驗收合格后，買方未依據合同履約，賣方有權停止售后服務。

(6) 買方未付清全款以前，本機臺所有權歸賣方所有。
